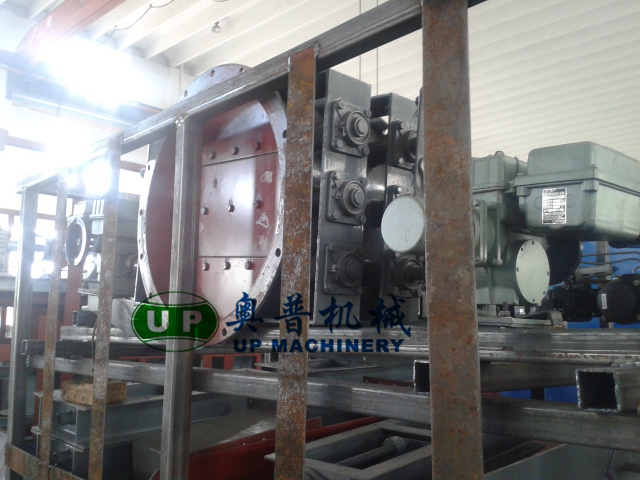

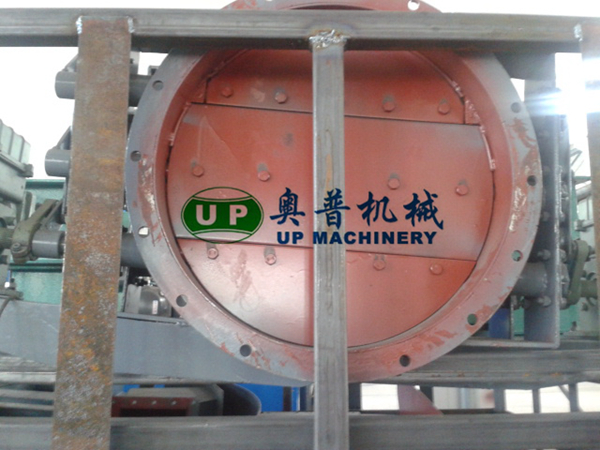

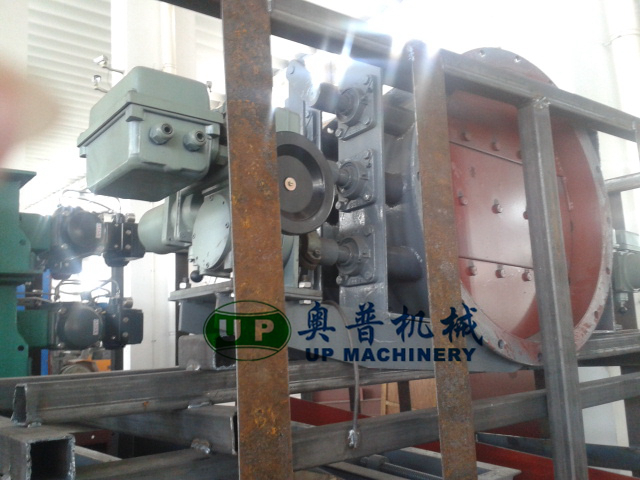

百葉式氣動氣流調節閥TJQB-0.5(圓形)
公稱壓力 | 0.05MPa |
漏質率 | 1.5% |
介質流速 | ≤m/s |
適用溫度 | -20~300℃ |
適用介質 | 空氣、粉塵氣體等 |

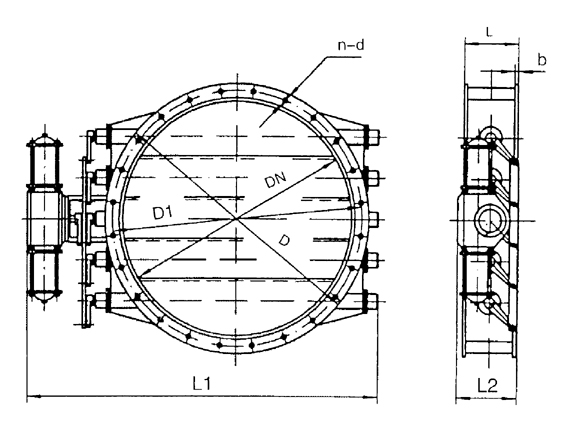

主要連接尺寸表
DN | D | D1 | L | L1 | L2 | b | n-d | 氣動裝置 | 風機 | 重量 |
280 | 324 | 306 | 160 | 820 | 330 | 8 | 8-Φ10 | QZ15 | 4-72 | 125 |
320 | 367 | 350 | 180 | 860 | 340 | 16-Φ7 | 135 | |||
360 | 416 | 394 | 900 | 155 | ||||||
450 | 512 | 490 | 930 | 370 | 16-Φ10 | QZ25 | 200 | |||
500 | 572 | 550 | 200 | 980 | 380 | 232 | ||||
600 | 676 | 650 | 1235 | 287 | ||||||
180 | 230 | 205 | 160 | 715 | 330 | 8-Φ7 | QZ15 | 9-19 9-26 | 100 | |
200 | 250 | 225 | 735 | 106 | ||||||
224 | 284 | 254 | 755 | 117 | ||||||
250 | 310 | 280 | 781 | 8-Φ10 | 9-19 9-27 | 125 | ||||
280 | 360 | 320 | 801 | 187 | ||||||
315 | 395 | 355 | 180 | 840 | 340 | 168 | ||||
355 | 435 | 395 | 880 | 192 | ||||||
400 | 500 | 450 | 885 | 370 | 8-Φ12 | QZ25 | 212 | |||
450 | 550 | 500 | 925 | 247 | ||||||
500 | 620 | 560 | 200 | 975 | 380 | 12-Φ12
| 280 | |||
560 | 680 | 620 | 1035 | 10 | 302 | |||||
630 | 750 | 690 | 1265 | 327 | ||||||
710 | 830 | 770 | 1345 | 420 | 16-Φ12 | QZ85 | 372 | |||
800 | 920 | 860 | 260 | 1362 | 450 | 9-26 | 428 | |||
900 | 1040 | 970 | 1462 | 16-Φ15 | 477 | |||||
1000 | 1110 | 1065 | 1640 | 4-27 Y5-48 | 525 | |||||
1110 | 1220 | 1170 | 1740 | 12 | 20-Φ15 | 572 | ||||
1120 | 1250 | 1190 | 280 | 1760 | 485 | QZ150 | 622 | |||
1200 | 1330 | 1270 | 1840 | 24-Φ15 | G/Y-72 | 702 | ||||
1400 | 1520 | 1470 | 320 | 2040 | 505 | 852 | ||||
1600 | 1700 | 1660 | 2240 | 28-Φ19 | 992 | |||||
1800 | 1900 | 1860 | 420 | 2448 | 840 | 14 | QZ400 | 1217 | ||
2000 | 2122 | 2060 | 2648 | 1557 | ||||||
2200 | 2300 | 2260 | 450 | 2848 | 855 | 36-Φ19 | G/Y-73-13 | 1980 | ||
2500 | 2600 | 2560 | 3148 | 2400 | ||||||
2800 | 2900 | 2860 | 500 | 3448 | 880 | QZ500 | 2970 |
