ESX系列矩形鎖氣翻板卸灰閥
鎖氣翻板卸灰閥普遍適用于建材、冶金、石化、電力、礦山、輕工等行業，作為各類除塵設備的灰斗鎖氣卸灰裝置，及各種磨機、烘干機、料倉、筒庫和閉式輸送系統等的鎖氣、卸灰裝置。
結構特點
鎖氣翻板卸灰閥為上下交替開閉，自動復位機構。分為：z為重錘自動復位機構，具有運轉平穩、節能，卸灰量大、小可調，卸灰、鎖氣可靠之功能。C為吊錘自動復位機構，具有占地面積省、節能，卸灰調節方便，卸灰、鎖氣可靠之功能。B為凸輪、連桿傳動，重量自動復位機構；D為凸輪、連桿傳動，彈簧自動復位機構，具有結構緊湊、設計合理、運轉平穩，卸灰、鎖氣可靠。是各種無粘度的固體粉料，小于Φ10mm的顆粒料，晶體料，團狀料，給、卸料工況的理想設備。Ⅰ型為單板卸料，Ⅱ型為雙板卸料。
性能參數
|
適用介質 |
適用溫度 |
卸灰能力 |
|
干燥粉塵、顆粒、 晶體料等 |
150℃ |
3~168 m3/h |

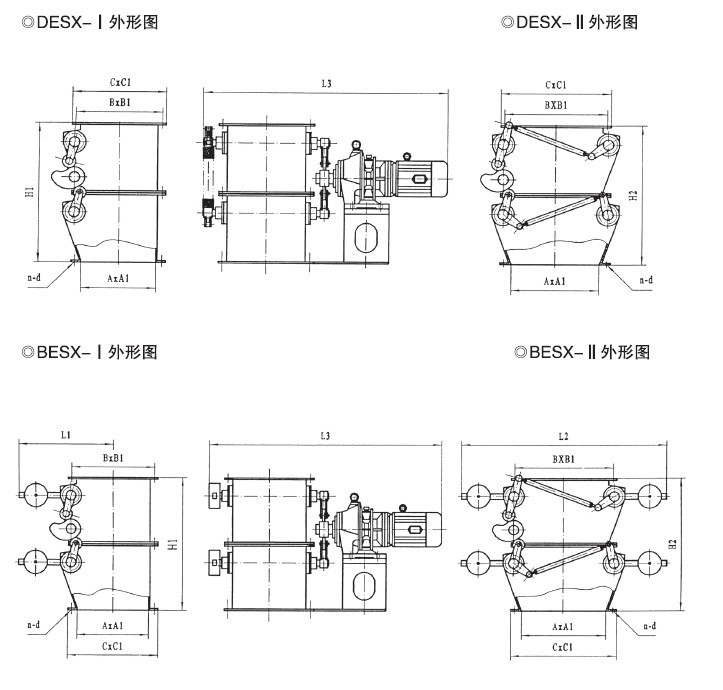

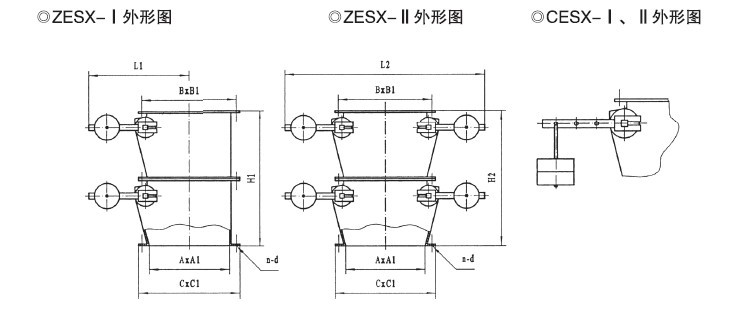

ESX系列外形連接尺寸
|
A×A1 |
B×B1 |
C×C1 |
H1 |
H2 |
L1 |
L2 |
L3 |
n-d |
傳動裝置 |
功率 |
|
150×150 |
195×195 |
230×230 |
500 |
|
420 |
|
705 |
8-Φ10 |
BWY-15-59 |
0.6 |
|
200×200 |
245×245 |
280×280 |
600 |
440 |
490 |
880 |
782 |
8-Φ10 |
BWY-15-59 |
0.6 |
|
220×220 |
265×265 |
300×300 |
620 |
450 |
510 |
920 |
802 |
8-Φ10 |
BWY-15-59 |
0.6 |
|
250×250 |
305×305 |
350×350 |
650 |
480 |
580 |
980 |
867 |
12-Φ10 |
BWY-18-71 |
0.8 |
|
300×300 |
355×355 |
400×400 |
750 |
540 |
610 |
1220 |
1240 |
12-Φl0 |
BWY-22-71 |
1.1 |
|
320×320 |
375×375 |
420×420 |
780 |
560 |
630 |
1260 |
1264 |
12-Φ12 |
BWY-22-71 |
1.1 |
|
400×400 |
455×455 |
500×500 |
950 |
700 |
750 |
1500 |
1550 |
16-Φ12 |
BWY-2215-121 |
1.5 |
|
428×428 |
483×483 |
528×528 |
1000 |
760 |
764 |
1528 |
1600 |
16-Φ12 |
BWY-2215-121 |
1.5 |
|
450×450 |
505×505 |
550×550 |
1050 |
800 |
775 |
1550 |
1680 |
16-Φ12 |
BWY-2215-121 |
1.5 |
|
480×480 |
535×535 |
580×580 |
1100 |
800 |
790 |
1580 |
1720 |
20-Φ14 |
BWY-2215-121 |
1.5 |
|
500×500 |
555×555 |
600×600 |
1150 |
850 |
800 |
1600 |
1750 |
20-Φ14 |
BWY-2215-121 |
3.18 |
|
600×600 |
655×655 |
700×700 |
1350 |
980 |
960 |
1920 |
1820 |
20-Φ14 |
BWY-2715-121 |
3.18 |
|
480×690 |
535×745 |
580×790 |
1100 |
800 |
790 |
1580 |
1910 |
20-Φ14 |
BWY-2715-121 |
3.18 |
|
400×720 |
455×775 |
500×820 |
950 |
700 |
750 |
1500 |
2210 |
18-Φ14 |
BWY-2715-121 |
3.18 |
|
600×800 |
655×855 |
700×900 |
1350 |
980 |
960 |
1920 |
2290 |
22-Φ14 |
BWY-2715-121 |
3.18 |
|
800×800 |
855×855 |
900×900 |
1650 |
1260 |
1060 |
2320 |
2290 |
24-Φ14 |
BWY-2715-121 |
3.18 |
|
800×1000 |
855×1070 |
900×1130 |
|
1260 |
|
2320 |
2400 |
28-Φ18 |
BWY-2715-121 |
3.18 |
|
1000×1000 |
1070×1070 |
1130×1130 |
|
1500 |
|
2940 |
2400 |
28-Φ18 |
BWY-3300-187 |
4.5 |
